Лазерная резка металла

Лазерная резка листового металла по чертежам

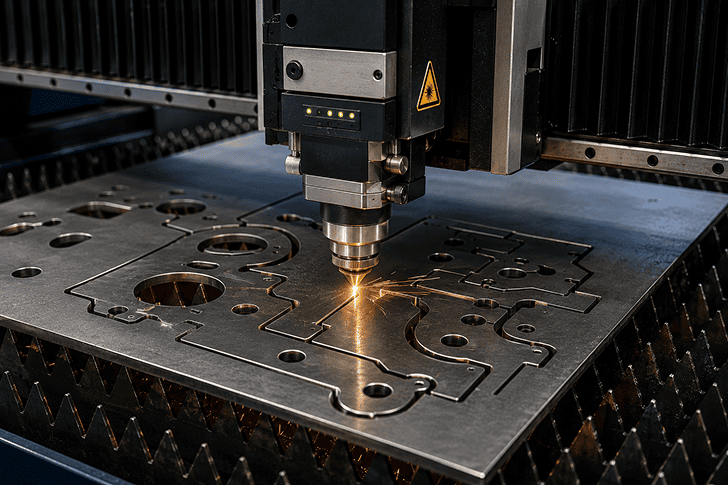

Лазерная резка применяется для изготовления плоских металлических деталей с прямыми, криволинейными и комбинированными контурами. Управление оборудованием выполняется по цифровой программе, подготовленной на основе чертежа, эскиза или файла заказчика.

Технология подходит для изготовления пластин, фланцев, кронштейнов, косынок, опорных элементов, стенок корпусов и других заготовок. В пределах одной детали можно сформировать наружный контур, отверстия, пазы и технологические вырезы.

Какие данные нужны для расчёта

Для предварительной оценки необходимо предоставить:

• чертёж, эскиз или цифровой файл;
• марку или тип металла;
• толщину листа;
• габаритные размеры деталей;
• количество каждой позиции;
• требования к точности;
• требования к состоянию кромок;
• назначение заготовок;
• необходимость припусков;
• перечень последующих операций;
• условия маркировки и комплектования;
• сведения о предоставляемом заказчиком металле.

Если заказ включает несколько типоразмеров, сведения удобнее передать в спецификации. Каждая позиция должна иметь обозначение, размеры, материал, толщину и требуемое количество.

Подготовка цифрового файла

До запуска проверяются масштаб, единицы измерения, замкнутость контуров и отсутствие повторяющихся линий. Наружные и внутренние элементы должны однозначно определять геометрию готовой детали.

Надписи, осевые линии, размеры и вспомогательные обозначения из конструкторского чертежа не всегда являются траекториями реза. Поэтому рабочий файл подготавливается отдельно или проверяется специалистом до формирования управляющей программы.

Если у заказчика нет готового файла, основой может служить чертёж или согласованный эскиз с полным набором размеров. Недостающие сведения необходимо уточнить до начала производства.

Выбор металла и толщины листа

Результат зависит от марки материала, толщины, состояния поверхности и требуемой геометрии. Возможность обработки конкретного листа проверяется с учётом характеристик установленного оборудования.

Перед запуском необходимо учитывать покрытия, загрязнения, коррозию, деформации и другие особенности исходного металла. Они могут влиять на устойчивость процесса и качество получаемой кромки.

Предельную толщину для разных материалов, доступные форматы листа и возможность резки конкретной марки следует подтверждать после передачи исходных данных.

Размещение деталей на листе

При подготовке раскроя детали располагаются с учётом их размеров, формы, требуемого количества и технологических промежутков. Для комплекта из нескольких позиций может быть сформирована общая карта размещения.

Рациональная компоновка позволяет использовать листовой материал более эффективно. При этом приоритетом остаётся возможность корректного выполнения реза и сохранения геометрии заготовок, а не только минимальное расстояние между контурами.

Остатки листа и внутренние вырезанные элементы учитываются в порядке, согласованном с заказчиком.

Требования к кромке и точности

Допустимые отклонения необходимо задавать до расчёта заказа. Они зависят от материала, толщины, геометрии детали и возможностей оборудования.

Если заготовка предназначена для гибки, сварки, механической обработки или точной сборки, в документации следует указать критичные размеры и сопрягаемые участки. Для отдельных поверхностей может потребоваться технологический припуск.

Лазерная резка формирует готовый контур, но не заменяет фрезерование, развёртывание или другую механическую обработку, если чертёж предъявляет специальные требования к поверхности или посадочному размеру.

Контроль и комплектование деталей

После раскроя проверяются количество позиций, основные размеры и соответствие производственному заданию. Детали отделяются от листа, сортируются и комплектуются для передачи заказчику или на следующий участок.

При большом количестве похожих элементов порядок идентификации необходимо согласовать заранее. Заготовки могут быть разделены по сборочным единицам, типоразмерам, чертежам или очередности дальнейшей обработки.

Лазерная резка в составе производства

Раскрой часто является первым этапом изготовления металлического изделия. После резки детали могут быть направлены на гибку, вальцовку, механическую обработку, сварку, пескоструйную очистку и нанесение защитного покрытия.

При комплексном заказе производственный маршрут составляется по чертежу готового изделия. Это позволяет учесть припуски, положение отверстий, линии последующей гибки и требования к сопряжению деталей ещё до запуска листа в раскрой.
