Плазменная резка металла

Плазменная резка листового металла по чертежам

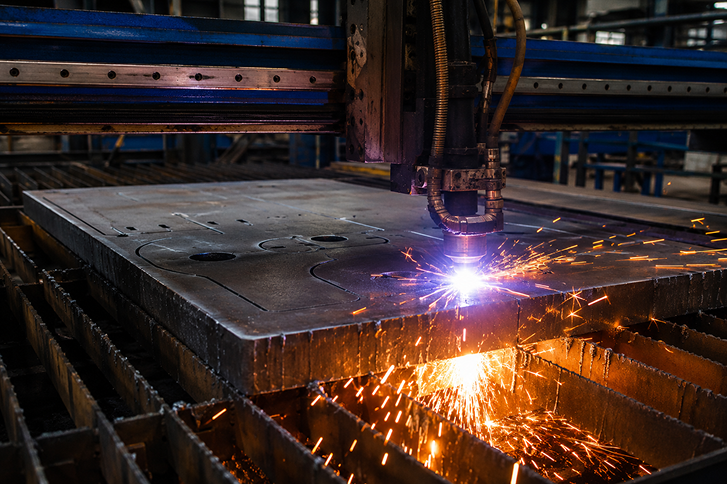

Плазменная резка применяется для раскроя электропроводящих металлов с помощью направленной плазменной дуги. Перемещение режущей головки выполняется по программе, подготовленной на основе чертежа, эскиза или цифрового файла.

Технология позволяет изготавливать прямолинейные и фасонные заготовки, опорные пластины, косынки, фланцы, ребра жесткости, стенки корпусов и другие элементы. В пределах одной детали могут быть сформированы наружный контур, отверстия, окна и монтажные пазы.

Какие данные нужны для расчета

Для предварительной оценки заказа необходимо предоставить:

• чертеж, эскиз или цифровой файл;
• марку или тип металла;
• толщину листа;
• размеры каждой детали;
• количество позиций;
• допустимые отклонения;
• требования к состоянию кромок;
• назначение заготовок;
• необходимость технологических припусков;
• перечень последующих операций;
• требования к сортировке и комплектованию;
• сведения о предоставляемом заказчиком металле.

Если в заказ входят разные детали, рекомендуется подготовить спецификацию с обозначением, материалом, толщиной и количеством каждой позиции.

Подготовка файла для раскроя

До запуска проверяются масштаб, единицы измерения, замкнутость контуров, отсутствие повторяющихся линий и соответствие размеров заданию. Отдельно уточняется, какие элементы чертежа являются линиями реза.

Размерные, осевые и вспомогательные линии не должны ошибочно попадать в управляющую программу. Если готового файла нет, его можно подготовить по чертежу или эскизу, однозначно определяющему геометрию детали.

Неуказанные размеры, спорные контуры и несогласованные изменения необходимо устранить до передачи задания в производство.

Выбор материала

Плазменная технология применяется для раскроя электропроводящих металлических материалов. Возможность обработки конкретной марки и толщины необходимо подтвердить с учетом характеристик оборудования.

Перед началом работ оценивается состояние листа. Выраженная коррозия, загрязнения, покрытия, деформации и перепады поверхности могут влиять на устойчивость реза и состояние получаемой кромки.

Предельные толщины, доступные форматы листа и режимы обработки не следует определять без согласования с производством.

Размещение заготовок на листе

Детали размещаются с учетом их формы, размеров, количества и необходимых технологических промежутков. Для заказа из нескольких позиций формируется общая карта раскроя.

Рациональная компоновка помогает сократить количество неиспользованного металла. При этом расположение элементов должно обеспечивать устойчивость процесса, сохранение геометрии деталей и возможность безопасного извлечения заготовок.

Порядок передачи остатков листа и внутренних вырезанных частей согласовывается заранее.

Кромки после плазменной резки

Состояние кромки зависит от марки и толщины металла, выбранного режима, скорости перемещения, геометрии контура и технического состояния исходного листа.

После раскроя на отдельных участках может потребоваться удаление грата, окалины или локальных неровностей. Если деталь предназначена для точной сборки, механической обработки или формирования ответственного соединения, требования к кромке необходимо указать до расчета.

Плазменная резка не заменяет фрезерование, растачивание, развертывание и другие операции, если для поверхности или отверстия установлены специальные требования.

Отверстия и внутренние контуры

Возможность формирования отверстий, пазов и небольших внутренних элементов зависит от толщины металла и соотношения размеров контура. Не каждую геометрию целесообразно получать непосредственно плазменной резкой.

Посадочные отверстия и точные сопрягаемые участки могут выполняться с припуском для последующего сверления, растачивания или фрезерования. Необходимость такой обработки определяется по документации.

Контроль готовых деталей

После резки проверяются комплектность, основные размеры и соответствие позиций производственному заданию. Заготовки извлекаются из листа, сортируются и передаются на следующий участок.

Если детали внешне похожи, необходимо заранее определить способ их идентификации. Комплектование может выполняться по чертежам, типоразмерам, сборочным единицам или очередности производства.

Плазменная резка в составе комплексного производства

Раскрой можно объединить с гибкой, вальцовкой, сверлением, фрезерованием, сваркой и сборкой. После изготовления конструкции доступны пескоструйная очистка и нанесение защитного покрытия.

При комплексном заказе маршрут разрабатывается на основании документации на готовое изделие. Это позволяет заранее учесть припуски, положение отверстий, линии гибки и требования к сопряжению деталей.
