Проектирование резервуаров и емкостного оборудования начинается с определения технологического назначения будущего изделия. Конструкция зависит от того, какая среда будет храниться или обрабатываться, как оборудование будет заполняться и опорожняться, где оно будет установлено и какие нагрузки возникнут во время эксплуатации.
К емкостному оборудованию относятся вертикальные и горизонтальные резервуары, наземные и подземные емкости, двустенные конструкции, баки, сосуды, бункеры, силосы, водонапорные башни и нестандартные технологические аппараты. Для каждого типа оборудования разрабатывается отдельная конструктивная схема.
Проект должен быть пригоден не только для расчета, но и для последующего изготовления, транспортировки, монтажа и обслуживания. Поэтому инженеры учитывают доступные материалы, технологию сварки, габариты отдельных элементов, расположение монтажных стыков и возможность сборки на производственной площадке или непосредственно на объекте.
Какие параметры учитываются
Ключевыми исходными данными являются объем оборудования, характеристики рабочей среды, плотность, температура, давление, химическая активность и требования к чистоте продукта. Также учитываются режим наполнения и опорожнения, частота эксплуатации, климатические условия и место установки.
Для наземных резервуаров важны ветровые и снеговые воздействия, состояние основания и способ крепления. Для подземных емкостей дополнительно учитываются давление грунта, грунтовые воды, всплытие и доступ для технического обслуживания.

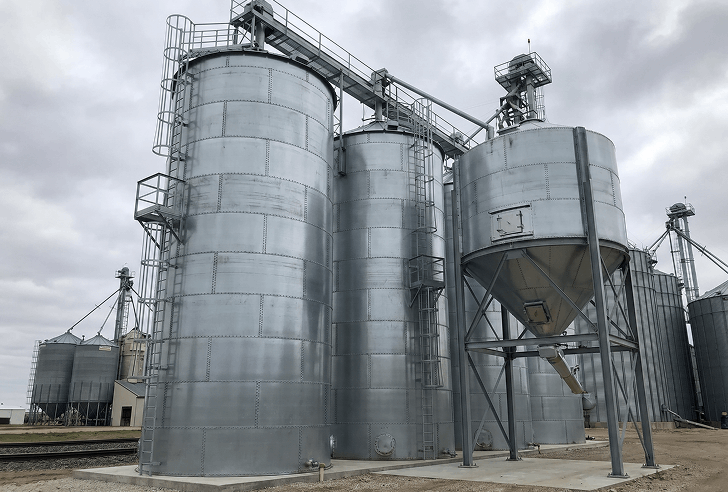

Если оборудование предназначено для сыпучих материалов, анализируются свойства продукта, его плотность, влажность, склонность к слеживанию и образование зависаний. От этого зависят форма нижней части бункера или силоса, угол наклона стенок и конструкция разгрузочного узла.
Конструкция корпуса и внутренних элементов
Корпус емкости может иметь цилиндрическую, прямоугольную, коническую или комбинированную форму. Толщина стенок и днищ определяется на основании расчетных нагрузок, условий эксплуатации и требований к жесткости.

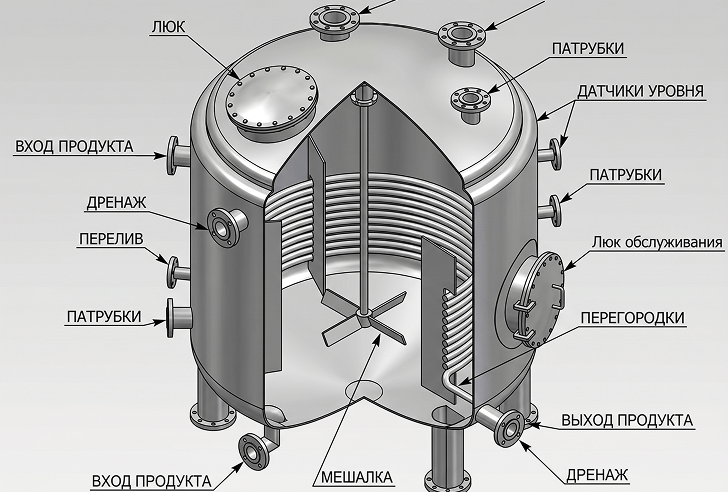

Внутри могут предусматриваться перегородки, ребра жесткости, успокоители потока, змеевики, мешалки, фильтры и другие технологические элементы. Их наличие зависит от назначения оборудования и процесса, который проходит внутри емкости.
Для резервуаров с жидкими средами важно обеспечить герметичность сварных соединений и исключить зоны, где может скапливаться продукт или возникать ускоренная коррозия. Конструкция должна позволять выполнять осмотр, очистку и ремонт.
Патрубки, люки и арматура
На стадии проектирования определяется количество, диаметр и расположение патрубков. Прорабатываются линии наполнения, выдачи, дренажа, перелива, вентиляции и подключения контрольно-измерительных приборов.
Люки размещаются так, чтобы обеспечить доступ внутрь оборудования для осмотра и обслуживания. При необходимости предусматриваются дыхательные устройства, предохранительные элементы, уровнемеры и площадки для установки приборов.
Расположение патрубков согласовывается с трубопроводной системой и технологической схемой объекта. Это позволяет избежать неудобных подключений и доработок при монтаже.
Опоры, лестницы и площадки

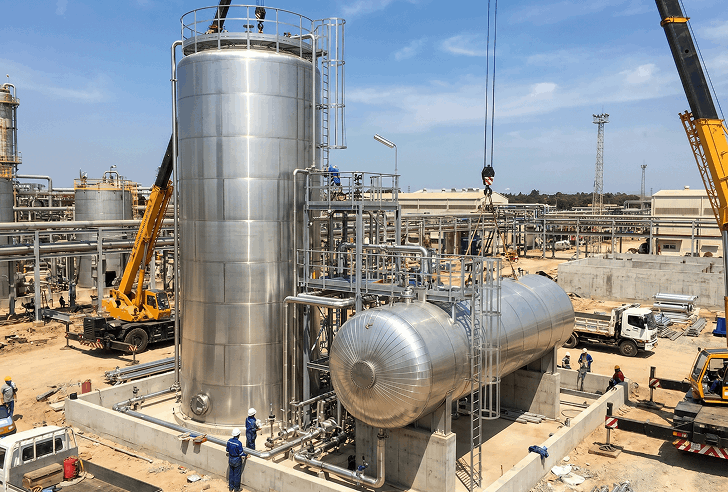

Горизонтальные емкости могут устанавливаться на седловые опоры, вертикальные аппараты — на стойки, рамы или юбочные основания. Конструкция опор рассчитывается с учетом полной массы оборудования, рабочей среды и дополнительных эксплуатационных нагрузок.
Для обслуживания резервуаров проектируются лестницы, площадки и ограждения. Их расположение должно обеспечивать доступ к люкам, арматуре, приборам и верхней части оборудования.
При размещении нескольких емкостей могут разрабатываться общие обслуживающие площадки, переходы и металлические конструкции для трубопроводов.
Документация для изготовления

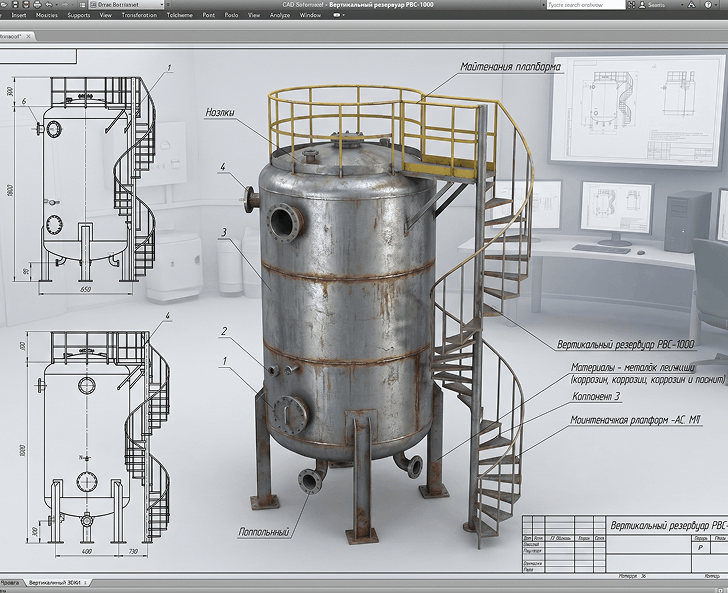

В комплект документации могут входить общие виды, сборочные чертежи, деталировка, узлы, спецификации материалов, схемы расположения патрубков и обслуживающих конструкций. Состав проекта зависит от типа оборудования и требований заказчика.
Подробная проработка снижает риск ошибок при раскрое металла, сборке и сварке. Производство получает точные размеры деталей, марки материалов, информацию о соединениях и последовательности изготовления.
Если емкость имеет крупные габариты, проект может предусматривать изготовление отдельными секциями с последующей сборкой на объекте. Для таких решений заранее определяются монтажные стыки и порядок выполнения работ.
Проектирование для нового строительства и модернизации

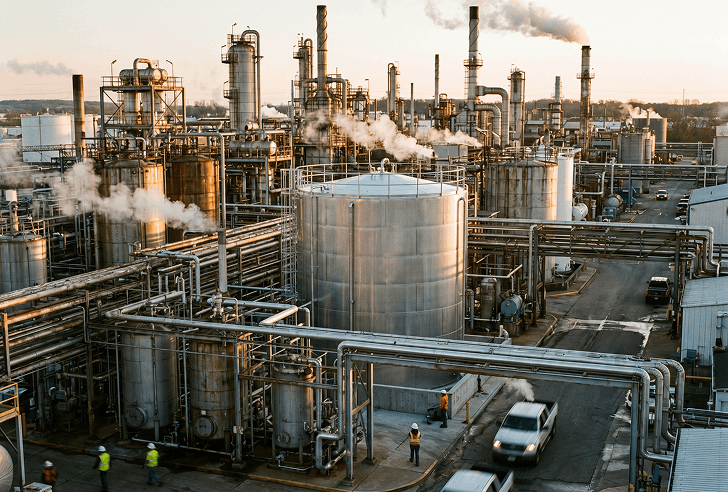

Емкостное оборудование может проектироваться как часть нового производственного комплекса или для установки на действующем предприятии. При модернизации учитываются существующие фундаменты, ограничения по высоте, подъезд техники, расположение трубопроводов и возможность остановки производства.
Стоимость и срок разработки определяются после анализа технического задания. На расчет влияют тип оборудования, объем, рабочая среда, сложность конструкции, количество патрубков, наличие внутренних устройств и объем требуемой документации.
